En CKF Soluciones desarrollamos soluciones de automatización e integración de comunicaciones industriales que fortalecen la gestión de los recursos hídricos en minería. En este proyecto, el desafío planteado por el área de Medio Ambiente – Remediación de la compañía fue modernizar la infraestructura de control y monitoreo de sus plantas de tratamiento de aguas, centralizando variables críticas y habilitando una operación más confiable y eficiente.
Para dar respuesta a este desafío, el equipo inició un levantamiento en terreno, cuyo objetivo fue diagnosticar el estado real de la infraestructura y definir la estrategia de modernización más adecuada.
Levantamiento inicial: diagnóstico y planificación
El análisis permitió identificar diversos puntos críticos en los sistemas de tratamiento de aguas:
- Falta de integración entre PLCs y sistemas de control, lo que dificultaba la visualización centralizada de variables.
- Necesidad de establecer enlaces de telemetría para transmitir datos de pozos y subáreas hacia las salas de control.
- Presencia de hardware obsoleto (PLCs, VDFs y HMIs) que requería ser reemplazado por equipos con soporte vigente.
- Requerimiento de nuevos sensores de nivel y flujómetros, esenciales para un monitoreo completo.
- Actualización de software y estaciones de trabajo, incluyendo la ampliación de licencias AVEVA InTouch para mejorar la capacidad de supervisión.
Este diagnóstico fue clave para estructurar el proyecto en fases claras de implementación: instrumentación, actualización de hardware/software y centralización en un sistema SCADA único.
El proyecto considera la modernización integral de las salas de control, incorporando nuevas señales de proceso y actualizando componentes críticos del sistema, tales como controladores lógicos programables (PLCs), sistemas SCADA, variadores de frecuencia y sensores. La ejecución contempla servicios de ingeniería multidisciplinaria, suministro de hardware y software, programación y configuración de sistemas, pruebas funcionales (CAT, FAT, SAT), capacitación operativa y soporte técnico en terreno, todo ello bajo los más altos estándares de calidad, seguridad y normativas vigentes.
Ejecución en terreno: ingeniería aplicada en faena
El desarrollo del proyecto implicó un despliegue multidisciplinario en terreno, donde los equipos de CKF Soluciones abordaron de manera integrada actividades de montaje eléctrico, instalación de instrumentación, integración de comunicaciones y configuración de sistemas de control.
Algunos hitos destacados fueron:
Montaje de infraestructura y energía autónoma

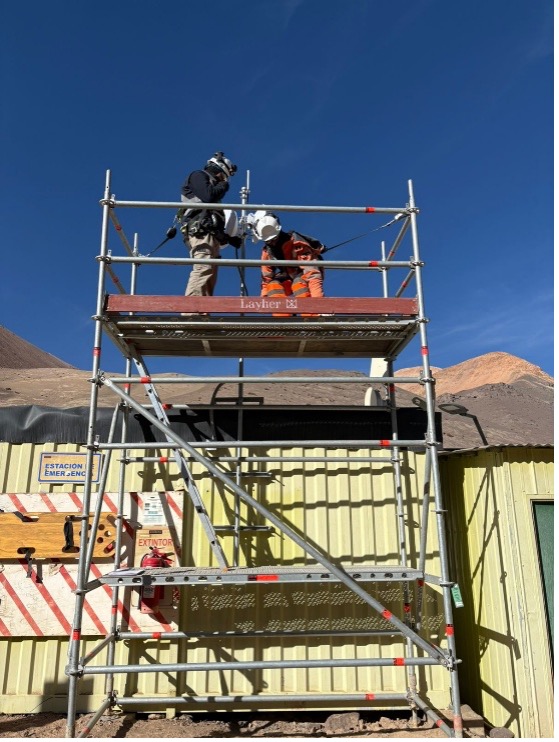

Se construyeron postaciones con cimientos, paneles solares y antenas de comunicación, asegurando energía independiente en zonas remotas sin acceso a red eléctrica. Esto permitió habilitar múltiples puntos de medición que actualmente transmiten datos de nivel y flujo en tiempo real.
Tableros de control y repetidores

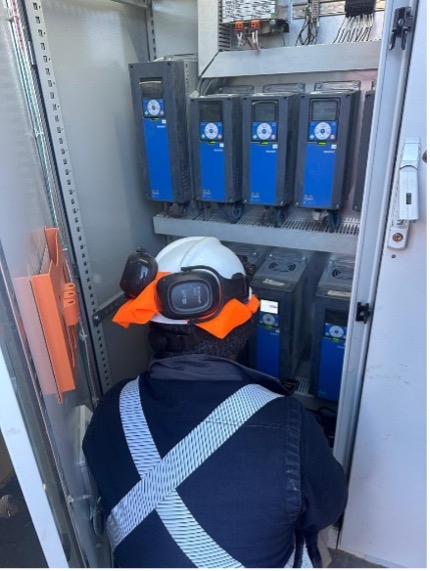

Se fabricaron e instalaron tableros emisores, repetidores y controladores PLC, diseñados específicamente para integrarse al SCADA central. En total, se implementaron más de 14 tableros emisores, además de tableros repetidores y PLCs principales, que garantizan la continuidad de la operación incluso en condiciones ambientales exigentes.
Sensores de nivel y flujómetros

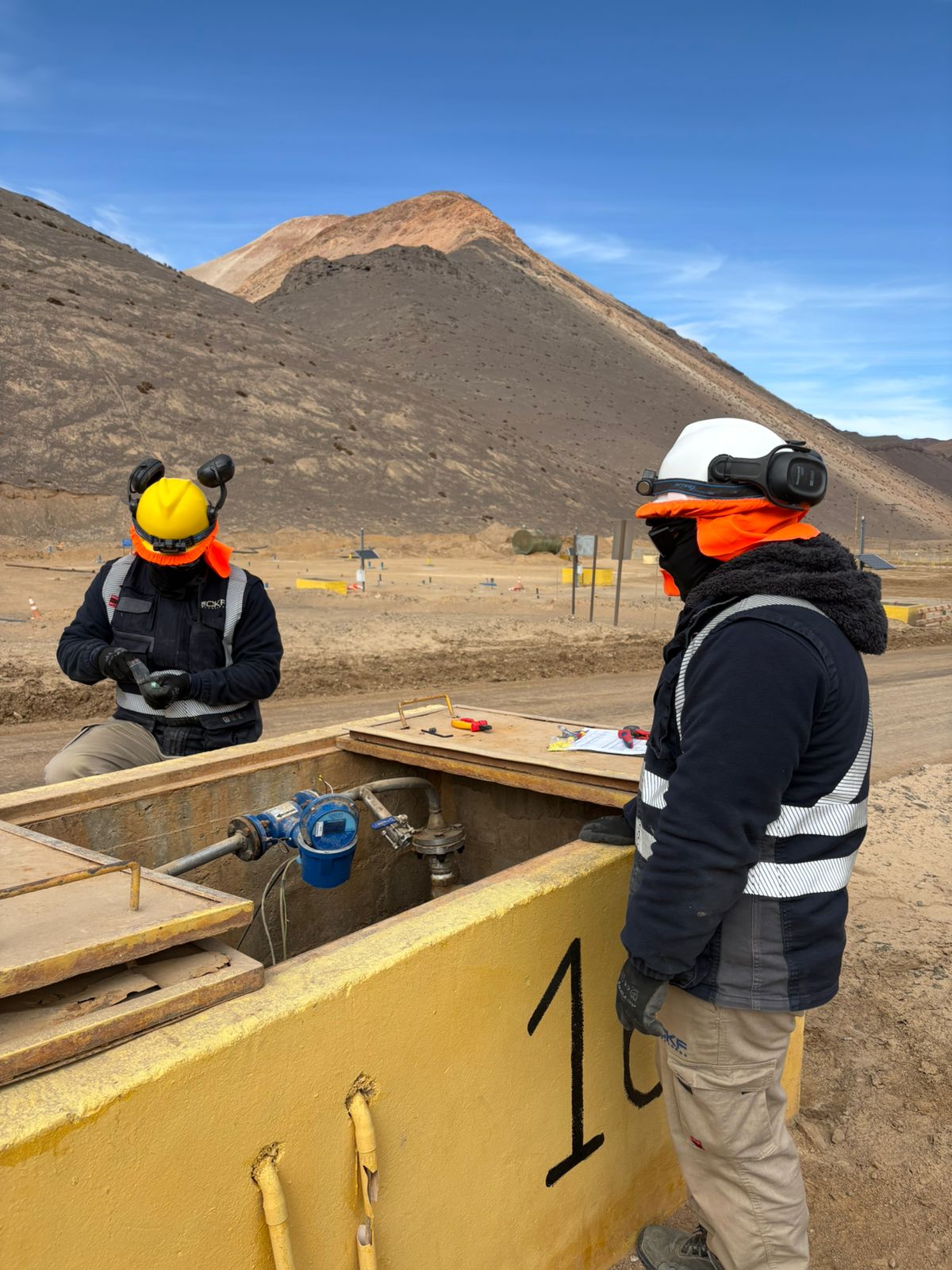

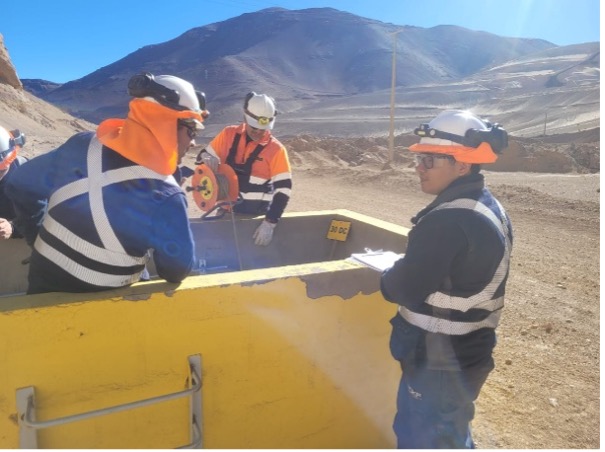

Cada pozo fue equipado con sensores de nivel hidrostáticos y flujómetros electromagnéticos, canalizados y calibrados por el equipo de terreno. Estas señales, antes dispersas y difíciles de recopilar, hoy se integran de forma estandarizada a la sala de control.
Comunicaciones y telemetría

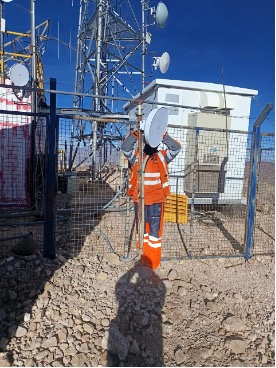

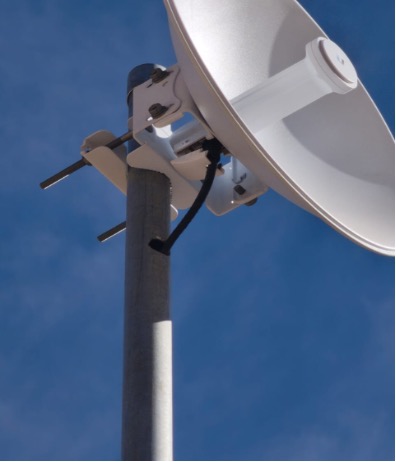

Mediante el uso de antenas direccionales y repetidores, se establecieron enlaces robustos que aseguran la conectividad confiable entre los diferentes puntos del sistema. Este sistema de telemetría validado en faena asegura la transmisión confiable de datos hacia la red OT de la faena minera.
Integración de bombas y operación remota
Las bombas Grundfos, clave en el proceso de impulsión, fueron habilitadas para su control remoto a través del PLC y el sistema SCADA. Esto permite al operador no solo supervisar el estado de las bombas, sino también accionarlas y ajustarlas desde la sala de control, optimizando seguridad y eficiencia.
Centro de operaciones y capacitación

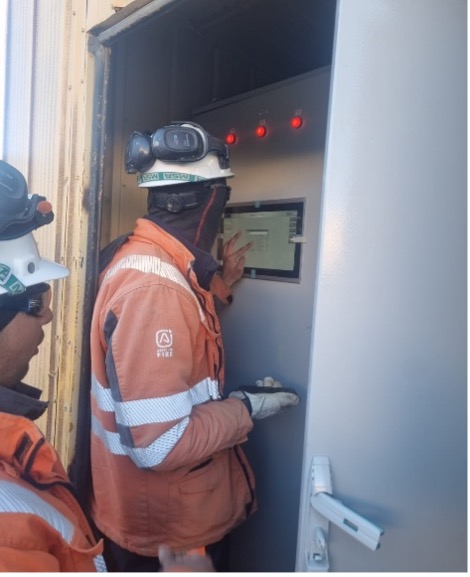

Finalmente, se habilitó un HMI centralizado, configurado en la sala de control. La interfaz incluye historización de variables, alarmas sonoras y visuales, y pantallas de navegación claras. El proyecto concluyó con capacitaciones e inducción al personal en terreno, junto con la entrega de un Manual de Usuario, que asegura la correcta operación del sistema día a día.
Mira aquí un resumen en video de nuestro trabajo en faena :
Resultados Obtenidos
Gracias al trabajo de nuestro equipo multidisciplinario, hoy las plantas cuentan con un sistema de control y comunicaciones más moderno, confiable y centralizado, que permite:
- Visualización en tiempo real de pozos y subáreas.
- Integración de datos críticos al SCADA y al HMI centralizado.
- Reportabilidad estandarizada para gestión ambiental.
- Operación más segura y eficiente con soporte actualizado en hardware y software.
Valor para la operación minera
Este proyecto marca un hito en la modernización de los sistemas de tratamiento de aguas de la faena, aportando sostenibilidad en el uso de recursos hídricos y mayor confiabilidad en los procesos de monitoreo y control.
La implementación de telemetría robusta, la actualización de variadores, PLCs y HMIs, junto con la capacitación de los equipos, aseguran que la operación pueda responder de manera ágil a las exigencias actuales y futuras de la minería.
CKF Soluciones: innovación aplicada a la industria
En CKF Soluciones creemos que la integración tecnológica es clave para operaciones más eficientes, seguras y sostenibles. Este proyecto es un ejemplo de cómo nuestra experiencia en automatización, instrumentación y comunicaciones se traduce en resultados concretos para nuestros clientes.
